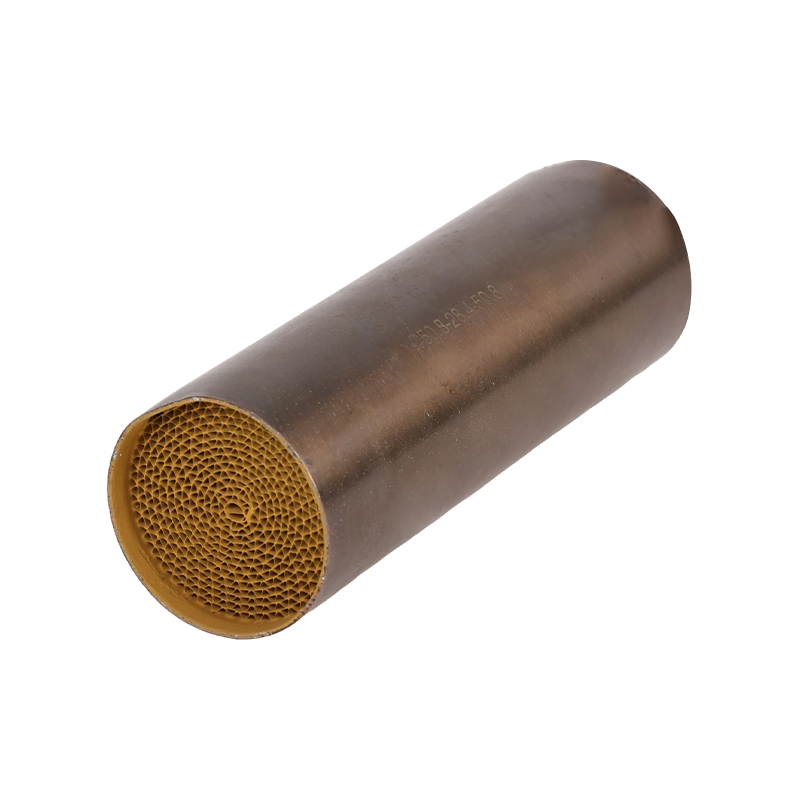

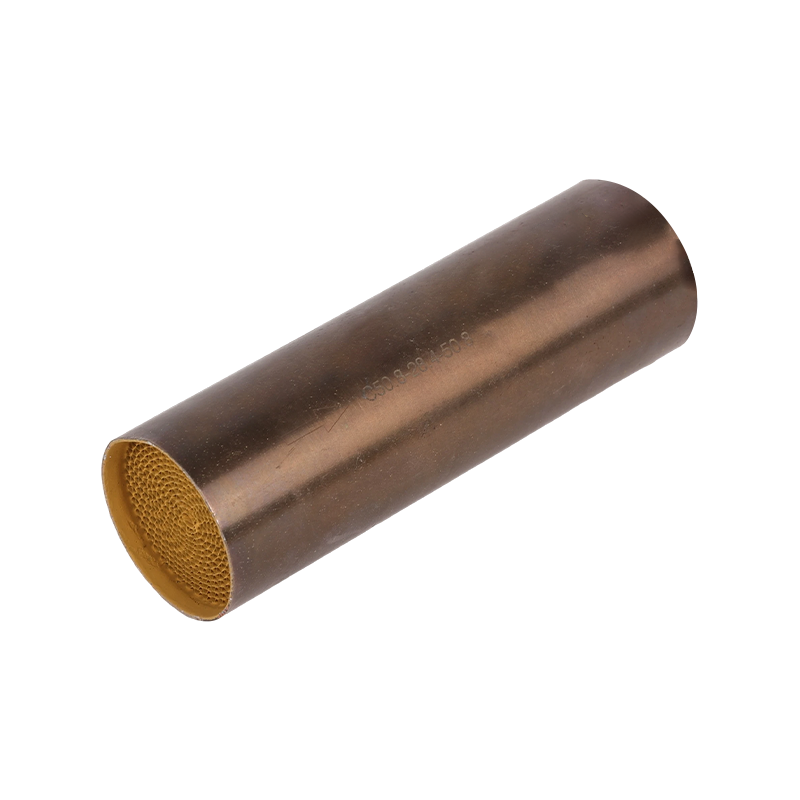

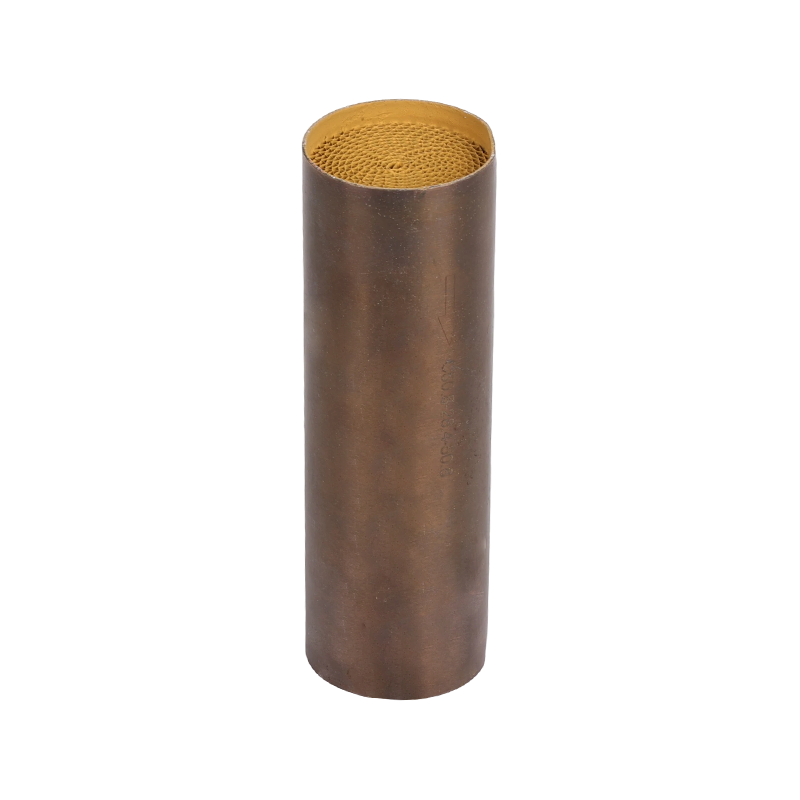

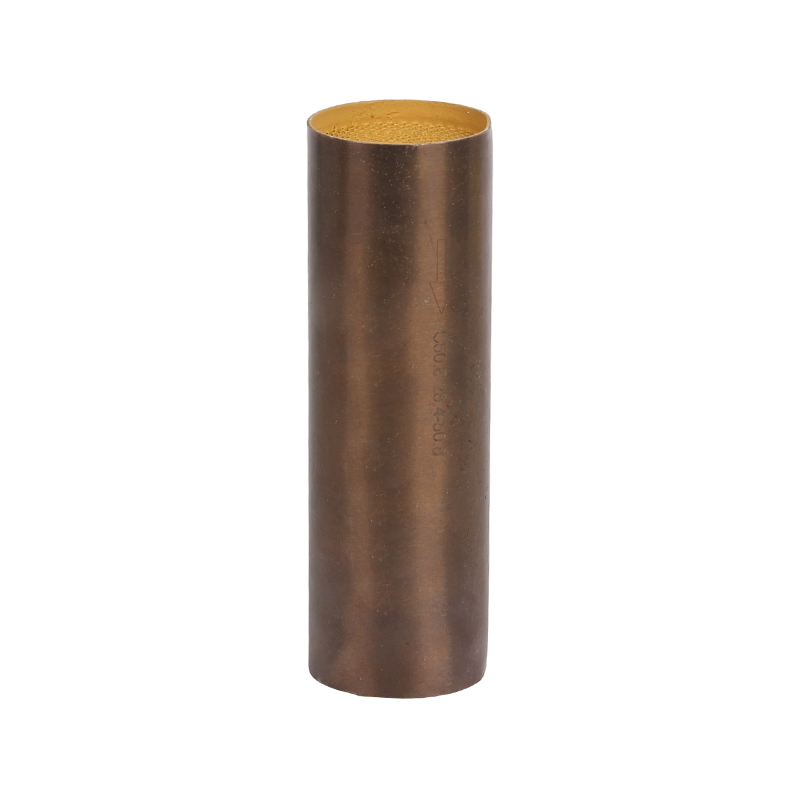

Petit substrat métallique

Structure de base et processus de fabrication
1. Matériau du substrat
Matériau de base : généralement constitué d'une feuille d'alliage Fe-Cr-Al (fer-chrome-aluminium), un alliage spécialisé résistant aux hautes températures.
Propriétés clés :
Résistance à l'oxydation à haute température : à des températures élevées, la surface de l'alliage forme un film protecteur dense d'alumine α (α-Al₂O₃) qui empêche une oxydation et une corrosion supplémentaires du substrat.
Excellente résistance à la chaleur : Le matériau peut résister à une exposition prolongée à des températures supérieures à 1000°C.
Coefficient de dilatation thermique contrôlé : en ajoutant des éléments d'alliage traces, le coefficient de dilatation thermique peut être ajusté pour améliorer la stabilité structurelle.
2. Processus de fabrication
Traitement de la feuille : La feuille d'alliage Fe-Cr-Al est laminée à l'épaisseur requise, généralement entre 0,03 mm et 0,08 mm.

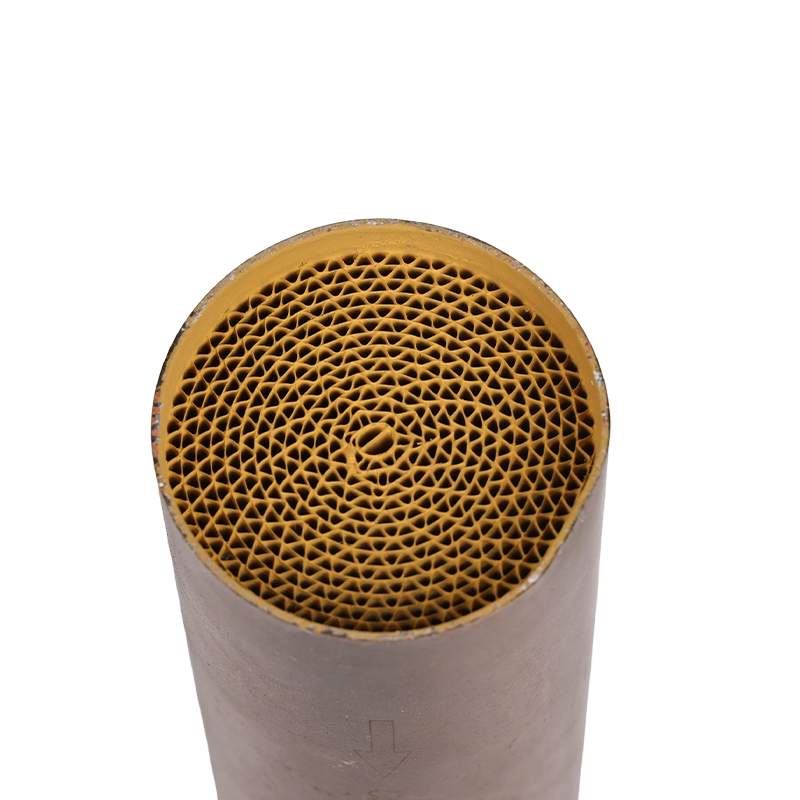

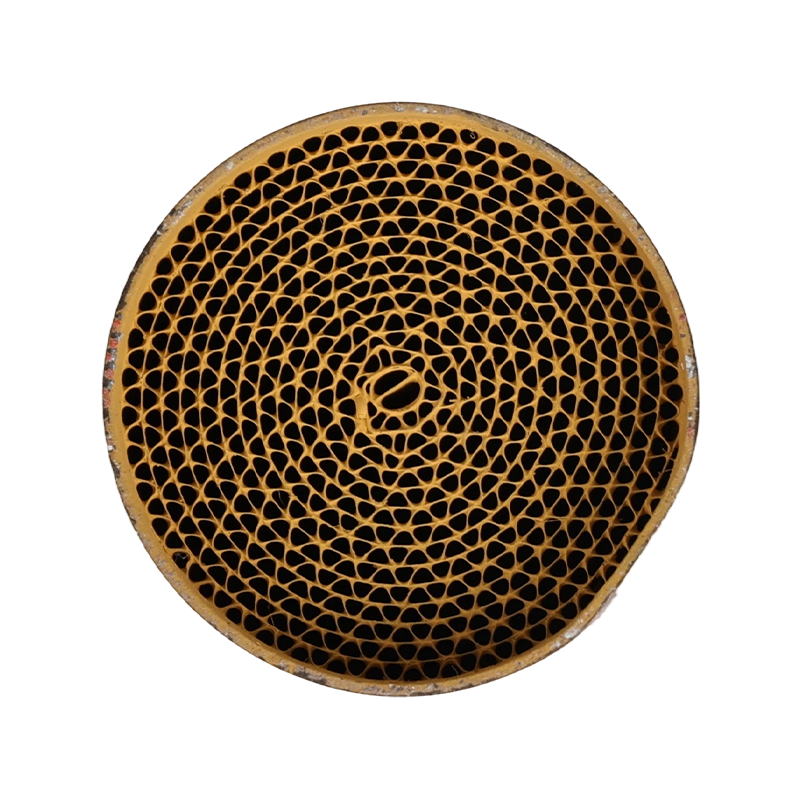

Formage et soudage : La feuille est alternativement façonnée en couches ondulées et plates, puis enroulée en structures cylindriques ou ovales. Les points de contact sont reliés par brasage à haute température, formant un monolithe robuste en nid d'abeille avec de nombreux canaux parallèles.
Application du revêtement : La surface métallique étant lisse et chimiquement inerte, l’adhésion directe du revêtement est difficile. Par conséquent, la surface de la feuille subit un prétraitement – ​​généralement une oxydation à haute température ou un sablage – pour créer une surface microscopiquement rugueuse. En variante, une couche aluminisée peut être préformée pour améliorer l'adhérence de la couche de revêtement.

Avantages exceptionnels des substrats métalliques
Par rapport aux substrats céramiques cordiérite traditionnels, les substrats métalliques offrent les avantages remarquables suivants :
1. Résistance mécanique et résistance aux chocs exceptionnelles
Avantage : contrairement à la céramique, les substrats métalliques ne se fissurent pas sous l’effet des vibrations, des contraintes thermiques ou des impacts physiques, garantissant ainsi un haut niveau de fiabilité.
Application : Idéal pour les environnements d’exploitation difficiles tels que les motos, les véhicules tout-terrain et les engins de construction.
2. Épaisseur de paroi extrêmement fine et faible masse thermique
Épaisseur de paroi : les feuilles métalliques peuvent être aussi fines que 0,03 mm, alors que les substrats en céramique ont généralement une épaisseur de paroi comprise entre 0,1 et 0,15 mm.
Avantages :
Faible contre-pression : les parois plus fines offrent un flux d'échappement plus fluide et une résistance plus faible, ce qui profite à la puissance du moteur.
Amorçage rapide : En raison de la faible masse thermique et du chauffage rapide des fines parois métalliques, le catalyseur peut atteindre la température d'amorçage quelques secondes après un démarrage à froid. Cette fonctionnalité est cruciale pour réduire les émissions pendant la phase de démarrage à froid, la période la plus critique pour le contrôle des émissions.
3. Excellente conductivité thermique
Avantage : La chaleur peut être rapidement transférée dans tout le substrat, assurant une répartition uniforme de la température et empêchant une surchauffe locale qui pourrait conduire au frittage et à la désactivation du catalyseur. Un transfert de chaleur amélioré à travers le substrat favorise également la régénération et accélère les réactions catalytiques.
4. Résistance supérieure aux chocs thermiques
Avantage : les substrats métalliques peuvent résister à des fluctuations soudaines de température dans le système d'échappement, telles que des transitions rapides de la conduite à grande vitesse au ralenti ou pendant la régénération active du DPF, sans dommages structurels.
5. Grande flexibilité de conception
Avantage : les feuilles métalliques peuvent être enroulées sous diverses formes (telles que des sections transversales coniques ou non circulaires), permettant une meilleure utilisation de l'espace d'échappement irrégulier et permettant des conceptions de systèmes plus compactes.

Inconvénients et défis des substrats métalliques
1. Coût élevé : L’utilisation de matériaux en alliages spéciaux et de processus de fabrication complexes, en particulier le brasage, rend les substrats métalliques nettement plus chers que les substrats céramiques.
2. Défis d'adhérence du revêtement : S'assurer que le revêtement adhère fermement à la surface métallique tout en maintenant sa durabilité sous des cycles thermiques et des vibrations intenses présente un défi technique majeur pendant la production.
3. Limites d'oxydation à haute température : Bien que les substrats métalliques offrent une excellente résistance à la chaleur, une exposition prolongée à des températures extrêmement élevées peut entraîner une dégradation de la couche d'oxyde protectrice, entraînant une oxydation ou une poudrage du substrat. De ce fait, leur température maximale de fonctionnement continu reste généralement inférieure à celle des matériaux céramiques de première qualité.

Scénarios d'application de base
En raison des avantages et des limites mentionnés ci-dessus, les substrats métalliques ne sont pas universellement applicables, mais fonctionnent exceptionnellement bien dans des domaines spécifiques où leurs atouts peuvent être pleinement utilisés :
1. Catalyseurs de moto
Exigence : Les moteurs de moto génèrent des vibrations intenses, ont un espace d'installation limité et sont très sensibles au poids et à la contre-pression d'échappement.
Match : la haute résistance, la légèreté, la résistance aux vibrations et la conception flexible des substrats métalliques en font la solution idéale pour ces conditions.
2. Catalyseurs à couplage direct
Condition requise : Pour obtenir des performances optimales en matière d'émissions au démarrage à froid, le catalyseur est installé le plus près possible du collecteur d'échappement du moteur. Cette zone subit des températures extrêmement élevées et des chocs thermiques sévères.
Match : la capacité d'amorçage rapide et l'excellente résistance aux chocs thermiques des substrats métalliques les rendent idéaux pour les applications en couplage étroit, souvent utilisées en combinaison avec un catalyseur céramique principal en aval.
3. Voitures hautes performances et voitures de sport
Exigence : Ces véhicules exigent une puissance de sortie élevée (nécessitant une faible contre-pression) et une réponse rapide de l’accélérateur.
Match : Les caractéristiques de faible contre-pression des substrats métalliques aident à maximiser les performances et la réactivité du moteur.
4. Catalyseurs d'oxydation diesel (DOC)
Exigence : Les moteurs diesel ont des températures d'échappement relativement basses lors du démarrage à froid ; le DOC doit s'allumer rapidement pour convertir les HC et le CO tout en générant du NO₂ pour prendre en charge la régénération passive du DPF en aval.
Match : les DOC métalliques atteignent leur température de fonctionnement plus rapidement, améliorant ainsi l'efficacité globale du système de contrôle des émissions.
5. Catalyseurs à géométrie variable et silencieux intégrés
Exigence : Tirant parti de leur flexibilité structurelle, les substrats métalliques peuvent intégrer des fonctions catalytiques et silencieuses ou être façonnés pour optimiser le débit des gaz d'échappement.
