Catalyseur de filtre à particules d'essence (GPF)

Principe de fonctionnement du GPF : Filtration et régénération
Le principe de fonctionnement de base du filtre à particules essence (GPF) est très similaire à celui du filtre à particules diesel (DPF), tous deux impliquant un processus de filtration physique et de régénération.
1. Mécanisme de filtration

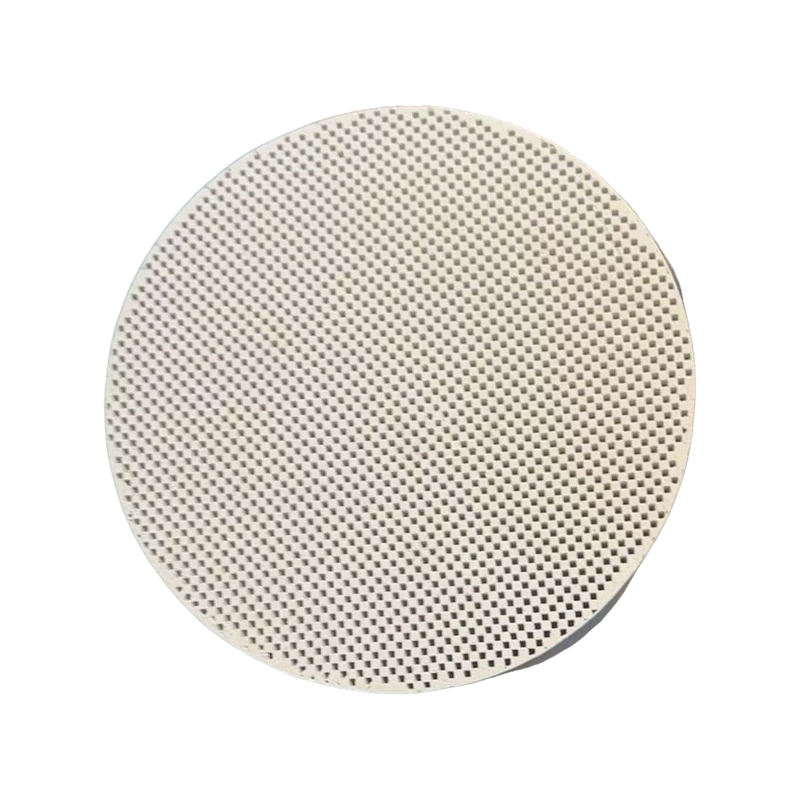

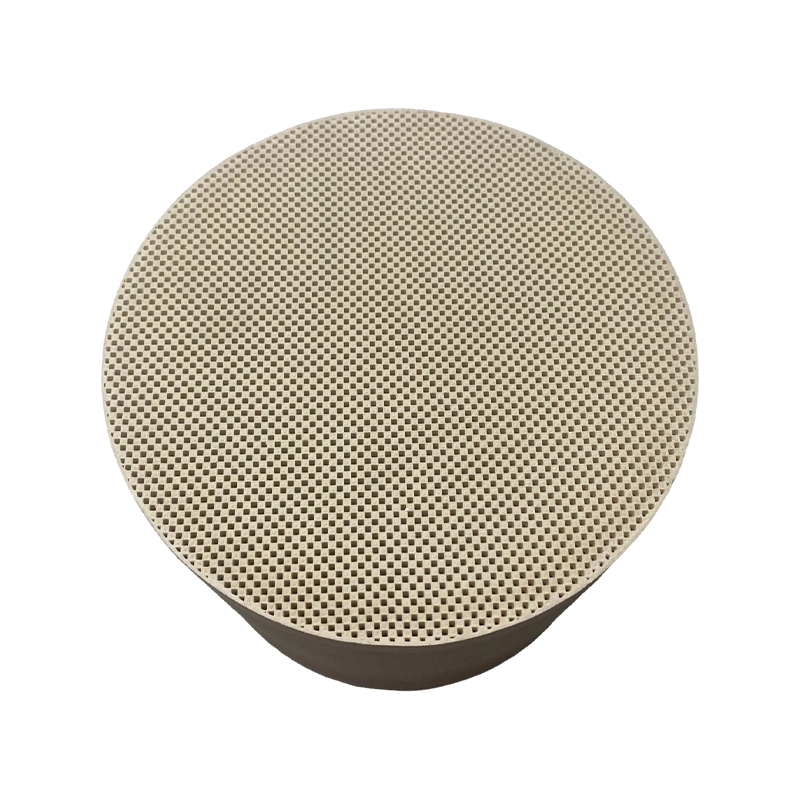

Le GPF adopte un substrat céramique en nid d'abeille avec des canaux alternativement bouchés, forçant les gaz d'échappement à s'écouler à travers les parois poreuses. Les particules sont capturées à l'intérieur ou à la surface de ces murs grâce à des mécanismes tels que la diffusion, l'interception et l'impaction inertielle. L'efficacité de filtration est extrêmement élevée, avec une efficacité de filtration du nombre de particules dépassant 90 %.
2. Mécanisme de régénération
La régénération est également essentielle au fonctionnement continu du GPF. Heureusement, les conditions de fonctionnement des moteurs essence favorisent naturellement la régénération du GPF.
Avantage principal : haute température et environnement chimique
Les moteurs à essence fonctionnent généralement à proximité du catalyseur à trois voies, où les températures d'échappement sont plus élevées et la charge du moteur fluctue considérablement, ce qui facilite l'atteinte des températures de régénération. Plus important encore, les moteurs à essence fonctionnent proche du rapport air-carburant stoechiométrique, ce qui signifie que les gaz réducteurs (CO, HC, H₂) et les gaz oxydants (O₂, NOx) coexistent dans les gaz d’échappement.

Types et schémas d'intégration des catalyseurs GPF
Les catalyseurs GPF ne sont pas des matériaux entièrement nouveaux mais sont étroitement intégrés aux convertisseurs catalytiques à trois voies existants. Il existe trois principaux programmes d'intégration traditionnels :
1. GPF enduit
C’est actuellement la solution la plus courante et la plus classique.
Structure : À l’intérieur des parois poreuses du substrat GPF, un revêtement de catalyseur à trois voies (TWC) est appliqué. La composition du revêtement est identique à celle d'un TWC conventionnel : le platine (Pt), le rhodium (Rh) et le palladium (Pd) servent de composants actifs, tandis que l'alumine (Al₂O₃), l'oxyde de cérium (CeO₂) et la zircone (ZrO₂) sont utilisés comme matériaux de revêtement.
Principe de fonctionnement :
(1) Purification des gaz : il fonctionne comme un catalyseur miniature « à quatre voies », continuant à purifier le CO, les HC et les NOx lorsque les gaz d'échappement traversent le mur.
（2）Promotion de la régénération :
Régénération active : lorsqu'une régénération est nécessaire, l'ECU du moteur enrichit brièvement le mélange air-carburant, produisant des gaz d'échappement riches en CO et HC. Ces gaz sont oxydés à la surface du catalyseur GPF, libérant une chaleur importante qui élève rapidement la température interne du GPF au-dessus de 600°C pour brûler la suie accumulée.
Régénération passive : en fonctionnement stœchiométrique normal, le NO₂ et l'O₂ présents dans les gaz d'échappement peuvent également oxyder en continu une partie de la suie piégée à l'aide du catalyseur.
2. GPF non revêtu
Structure : Le substrat GPF ne comporte aucun revêtement catalytique et sert uniquement de filtre à particules.
Configuration : Ce type de GPF est généralement installé en tant que composant distinct en aval du catalyseur à trois voies conventionnel.
Principe de fonctionnement : Gaseous pollutants are treated by the upstream TWC, while the GPF focuses solely on trapping particulate matter. Regeneration depends on the high exhaust temperature generated by the TWC or on active engine control strategies to raise the exhaust temperature.
Application : Il offre un coût inférieur mais présente des performances de régénération et une efficacité de purification des gaz relativement inférieures à celles des modèles revêtus.
3. Convertisseur catalytique à quatre voies
Il s'agit d'un concept hautement intégré qui combine les fonctions d'un TWC et d'un GPF en une seule unité.
Structure : Le substrat GPF est placé dans une position étroitement couplée et recouvert d'une charge élevée de matériau catalyseur à trois voies.
Objectif : Réaliser une purification simultanée du CO, des HC, des NOx et des particules au sein d'un seul composant.
Défi : Cette configuration impose des exigences très élevées en matière de stabilité thermique du catalyseur et de performances d'amorçage, ce qui entraîne une plus grande complexité technique et un coût plus élevé.

Réactions chimiques clés des catalyseurs GPF
Pour les systèmes GPF revêtus, les réactions chimiques peuvent être divisées en deux catégories principales :
1. Réactions catalytiques à trois voies standard (dans des conditions stoechiométriques) :
2COO₂ → 2CO₂
HC O₂ → CO₂ H₂O
2NOx → N₂xO₂
2. Réactions favorisant la régénération :
Oxydation de la suie :
C O₂ → CO₂ (oxydation directe)
C 2NO₂ → CO₂ 2NO (Oxydation via NO₂ — la principale voie de régénération passive)
Réactions exothermiques (pour la régénération active) :
2COO₂ → 2CO₂ (Exothermic)
HC O₂ → CO₂ H₂O (Exothermic)
La chaleur dégagée par ces réactions augmente directement la température du substrat GPF, permettant la combustion et la régénération des suies.
