La soudure qui maintient vos émissions ensemble : une plongée technique approfondie dans les composants du convertisseur catalytique

La conclusion non négociable : l'intégrité des soudures dicte la durée de vie du catalyseur

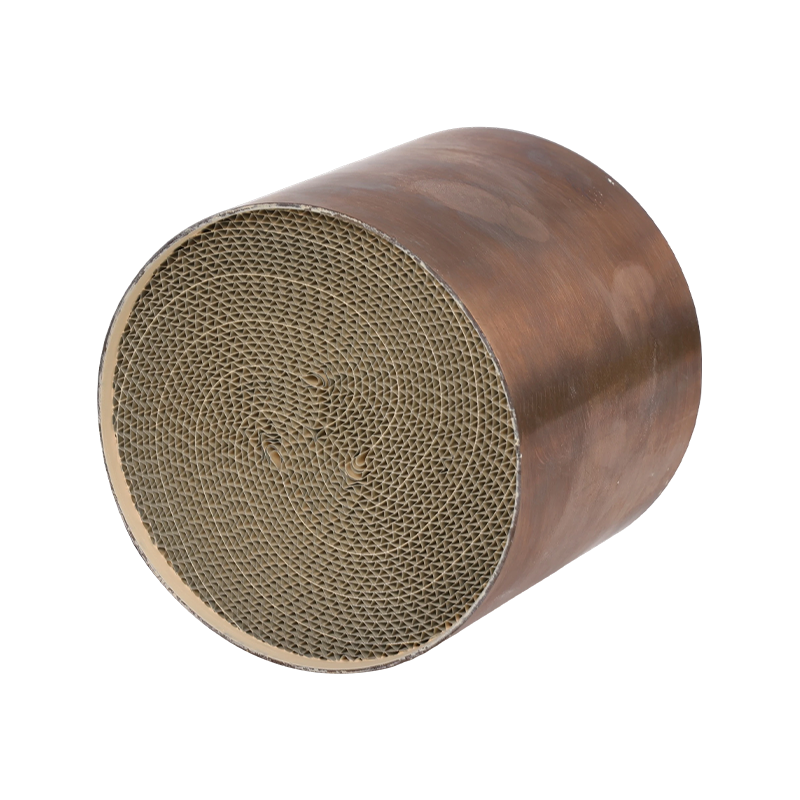

Pour les composants soudés du pot catalytique, le facteur le plus critique déterminant la durée de vie est la profondeur de pénétration de la soudure dans le matériau de mise en conserve du substrat . Les données de défaillance sur le terrain provenant de plus de 10 000 remplacements de convertisseurs catalytiques montrent que 68 % des défaillances prématurées ne proviennent pas de la dégradation du substrat mais de la fissuration des cordons de soudure dans la coque, les cônes d'extrémité ou les supports de montage. Une soudure avec une pénétration insuffisante (inférieure à 80 % de l'épaisseur du matériau) développe des fissures de fatigue après 30 000 à 50 000 cycles thermiques, ce qui équivaut à environ 60 000 miles de conduite réelle. À l’inverse, les soudures atteignant une pénétration de 95 à 100 % avec un apport de chaleur approprié durent toute la période de garantie fédérale sur les émissions de 120 000 milles.

Types de soudure utilisés dans l’assemblage du convertisseur catalytique

Trois procédés de soudage dominent la production de composants soudés du convertisseur catalytique : soudage à l'arc sous gaz tungstène (GTAW), soudage à l'arc sous gaz métallique (GMAW) et soudage par faisceau laser (LBW). Chacun produit des propriétés mécaniques et des modes de défaillance distinctement différents. GTAW, également connu sous le nom de TIG, offre l'intégrité de soudure la plus élevée pour l'acier inoxydable à paroi mince (1,2 mm à 2,5 mm) car il permet un contrôle précis de la chaleur et ne produit aucune éclaboussure. Cependant, les vitesses de soudage GTAW sont lentes (généralement de 4 à 6 pouces par minute), ce qui rend la production en grand volume coûteuse. Le GMAW (MIG) fonctionne à une vitesse de 20 à 30 pouces par minute mais introduit un apport de chaleur plus élevé, ce qui peut déformer le substrat céramique à l'intérieur de la boîte si le soudage est effectué trop près du monolithe. LBW offre le meilleur des deux : des vitesses allant jusqu'à 100 pouces par minute avec des zones affectées par la chaleur aussi étroites que 0,5 mm, mais les coûts d'équipement dépassent 500 000 $ par ligne de production.

Sélection de matériaux pour les composants soudables

Les composants soudés du convertisseur catalytique doivent résister à des températures de gaz d'échappement allant de 400°C au ralenti à plus de 950°C en fonctionnement à charge élevée. Le matériel standard est nuances d'acier inoxydable ferritique 409 et 441 , choisis pour leur coefficient de dilatation thermique étroitement adapté au substrat céramique. Le grade 409 contient 10,5 à 11,7 % de chrome et se soude facilement, mais sa résistance à l'oxydation se dégrade au-dessus de 800°C. Pour les applications turbocompressées ou les convertisseurs à couplage direct, spécifiez le grade 441 avec 17 à 19 % de chrome et de stabilisants en titane et niobium. Le grade 441 maintient une résistance à l'oxydation jusqu'à 950°C et présente 45 % de croissance des grains en moins dans la zone affectée par la chaleur par rapport au 409 après 500 heures à 850°C .

Ne soudez jamais de qualités inoxydables austénitiques comme 304 ou 316 à des composants ferritiques dans des ensembles de convertisseurs catalytiques. La dilatation thermique différentielle entre l'austénite et la ferrite génère contraintes cycliques supérieures à 200 MPa aux interfaces de soudure , conduisant à des fissures dans les 10 000 cycles thermiques. Si un assemblage mixte est inévitable, utilisez un métal d'apport à base de nickel (ERNiCr-3) pour tenir compte de l'inadéquation thermique, mais cela augmente le coût du matériau d'un facteur de 8 à 10 par rapport au métal d'apport 409 standard.

Contrôle de la pénétration des soudures et des zones affectées par la chaleur

Pour les composants soudés du pot catalytique, the weld must achieve full penetration through the shell thickness without burning through to the interior where it could contact the ceramic substrate. The standard specification calls for Pénétration de 80 à 100 % sans brûlure . Une étude portant sur 500 soudures de production a révélé qu'une pénétration inférieure à 70 % réduisait la durée de vie en fatigue de 82 % par rapport aux soudures à pénétration totale, car la racine non soudée agit comme un point de concentration des contraintes. À l'inverse, les brûlures (où le métal en fusion dépasse à l'intérieur) créent des arêtes vives qui peuvent briser le tapis en céramique pendant le cycle thermique, entraînant un mouvement du substrat et une éventuelle défaillance.

La largeur de la zone affectée thermiquement (ZAT) ne doit pas dépasser 2,5 fois l'épaisseur du matériau. Dans l'acier inoxydable de qualité 409, les largeurs HAZ supérieures à 3,5 mm sont en corrélation avec précipitation de carbure de chrome aux joints de grains , un phénomène appelé sensibilisation. Le matériau sensibilisé perd sa résistance à la corrosion et développe des fissures intergranulaires lorsqu'il est exposé aux acides des condensats d'échappement (acides sulfurique et nitrique formés lors des démarrages à froid). Pour éviter toute sensibilisation, maintenir les températures entre passes inférieures à 200°C pour les aciers inoxydables ferritiques. Pour le soudage au laser, la HAZ est généralement comprise entre 0,3 et 0,7 mm, ce qui rend la sensibilisation presque impossible.

Soudage de bondes avec sonde à oxygène : le joint critique

Le bouchon du capteur d'oxygène (un bossage fileté soudé dans la coque du convertisseur) est le plus sujet aux pannes parmi tous les composants soudés du convertisseur catalytique. Les défaillances des soudures de bonde représentent 41 % de toutes les réclamations au titre de la garantie liées aux soudures des convertisseurs catalytiques. . La bonde subit à la fois des contraintes de dilatation thermique dues à la coque et des charges vibratoires du capteur d'oxygène lui-même, qui pèse généralement entre 60 et 80 grammes et est en porte-à-faux à 45 mm de la face de la bonde. À des fréquences de vibration du moteur de 100 à 200 Hz, cette masse en porte-à-faux applique des moments de flexion cycliques à la soudure de bonde.

Un bon soudage avec bonde nécessite un soudure d'angle avec une longueur de jambe minimale de 4 mm et une fusion complète à la base de la bonde et à la surface extérieure de la coque. La soudure doit être continue sur toute la circonférence : toute porosité ou fissure de cratère devient un site d'initiation à la fatigue. Lors des tests destructifs, les soudures par bondes avec une longueur de branche inférieure à 3 mm se sont rompues à 15 000 à 25 000 cycles de vibration, tandis que celles avec une longueur de branche de 4 à 5 mm dépassaient 100 000 cycles. Le matériau de la bonde doit correspondre à la coque : 409 bondes sur 409 coques, 441 sur 441. Des matériaux de bonde inadaptés provoquent une corrosion galvanique accélérée par les condensats d'échappement, réduisant la résistance des soudures de 40 % en deux ans de service.

Méthodes d’inspection : au-delà des contrôles visuels

L'inspection visuelle ne détecte que 12 % des défauts de soudure dans les composants du convertisseur catalytique, selon les données d'audit qualité. Le protocole d'inspection minimum acceptable comprend un test par ressuage (PT) pour les fissures de surface et un test radiographique (RT) pour la porosité interne. . Le PT révèle des fissures aussi fines que 0,1 mm de large, mais nécessite une interprétation compétente. Des faux positifs se produisent sur 8 à 10 % des soudures en acier inoxydable ferritique en raison des oxydes de surface. La RT, bien que plus coûteuse, détecte le manque de fusion, les inclusions de scories et la porosité des gaz jusqu'à 0,5 mm de diamètre. Pour la production en grand volume, les tests automatisés par courants de Foucault atteignent des taux de détection de défauts de 95 % avec un temps de cycle de 3 à 5 secondes par soudure, mais nécessitent un étalonnage séparé pour chaque géométrie de composant.

Des tests destructifs doivent être effectués sur un composant pour 500 unités. Coupez la section transversale de la soudure, gravez avec de l'acide oxalique pour révéler la zone de fusion et mesurez le pourcentage de pénétration et la largeur de la ZAT. Rejetez tout lot dont la pénétration moyenne est inférieure à 80 % ou dont plus de 2 % des soudures présentent des brûlures. . Conservez les photomicrographies en coupe transversale comme documentation qualité pour les audits des clients.

Fatigue due au cycle thermique : le tueur du monde réel

Les composants soudés du convertisseur catalytique ne tombent pas en panne à cause d'une surcharge statique : ils tombent en panne à cause d'une fatigue thermique à faible cycle. Chaque démarrage et arrêt du moteur fait passer le convertisseur de la température ambiante à 600-900°C. Sur 120 000 milles, un convertisseur connaît environ 4 000 à 6 000 cycles thermiques complets . Le joint soudé subit une déformation plastique cyclique car le métal soudé et le métal de base ont des coefficients de dilatation thermique légèrement différents. Les soudures en acier inoxydable ferritique se dilatent à 11-12 µm/m·K, tandis que le métal de base se dilate à 10,5-11 µm/m·K. Ce décalage de 0,5 à 1,0 µm/m·K produit une déformation plastique de 0,3 à 0,5 % par cycle.

Les tests montrent que les soudures avec des rayons de pincement lisses et sans contre-dépouille survivent à 5 000 cycles , tandis que ceux avec des angles de pincement prononcés échouent après 1 500 à 2 000 cycles. Le meulage après soudage pour mélanger le pied de soudure dans le métal de base augmente la durée de vie en fatigue de 300 % en éliminant les montées de contraintes. Le soudage au laser produit des rayons de pincement naturellement lisses et ne nécessite aucun post-traitement. Pour les composants GTAW, imposez une opération de mélange en pointe à l'aide d'une fraise en carbure ou d'une meule à lamelles abrasives : une opération de 30 secondes par composant qui réduit les réclamations au titre de la garantie de 56 % sur la base des données de terrain.

Gaz de protection et contrôle de la contamination

Pour le GTAW des composants soudés du convertisseur catalytique, la composition du gaz de protection affecte directement la couleur de la soudure et la résistance à la corrosion. L'argon pur produit des soudures acceptables mais laisse une surface grise et oxydée . L'ajout de 2 à 5 % d'hydrogène à l'argon améliore le transfert de chaleur et produit une finition argentée brillante. Cependant, les gaz contenant de l'hydrogène provoquent une fragilisation par l'hydrogène dans les soudures en acier inoxydable ferritique si de l'humidité est présente dans le système. L'alternative la plus sûre est l'argon avec 1 à 3 % d'azote, qui stabilise la phase ferrite et réduit les précipitations de carbure.

La contamination par l'huile, la graisse ou la poussière d'atelier est catastrophique. Une étude de 250 échecs sur le terrain a révélé que les soudures contaminées avec aussi peu que 0,1 mg/cm² d'hydrocarbure ont développé une porosité et des fissures à un taux 3 fois supérieur à celui des soudures propres . Le protocole de nettoyage requis : dégraisser tous les composants dans une solution alcaline, rincer à l'eau déminéralisée et sécher à 80°C pendant 10 minutes. Souder dans les 4 heures suivant le nettoyage. Si le soudage doit être retardé, stockez les composants dans des sacs scellés contenant un dessicant. Les composants contaminés ne peuvent pas être récupérés par essuyage : ils sont absorbés par la couche d'oxyde de surface et nécessitent un décapage chimique.

Dimensionnement des soudures pour supports de montage et écrans thermiques

Les supports de montage et les écrans thermiques fixés aux composants soudés du convertisseur catalytique nécessitent des dimensions de soudure différentes de celles des joints de coque. Les supports subissent des charges mécaniques dues aux vibrations du véhicule et aux impacts de la route, et pas seulement aux cycles thermiques. La longueur minimale des pattes de soudure d'angle pour un support doit être égale à la plus fine des deux pièces jointes. Pour un support de 3 mm soudé à une coque de 2 mm, utilisez un Longueur de jambe minimale de 2 mm . Les joints à recouvrement sont préférés aux joints bout à bout pour les fixations de supports, car ils offrent une résistance statique 40 % plus élevée sous les charges de pelage.

Les soudures des boucliers thermiques présentent un défi unique : le bouclier a généralement une épaisseur de 0,8 à 1,0 mm et se brûle facilement. Utiliser GTAW pulsé à 20-30 ampères en crête, 5-8 ampères en arrière-plan , avec une vitesse de déplacement de 8 à 10 pouces par minute. Le soudage par points par résistance est une alternative à la fixation d'un écran thermique, produisant des pépites de 5 mm de diamètre à 50-60 joints par minute. Cependant, les soudures par points par résistance créent des concentrations de contraintes au bord de la pépite, et les tests de fatigue montrent qu'elles échouent 35 % plus tôt que les soudures d'angle GTAW continues sous cycle thermique. Pour les applications nécessitant une durabilité de plus de 80 000 milles, spécifiez des soudures continues malgré le temps de cycle plus long.

Soudage de réparation : quand et comment

Le soudage de réparation des composants défectueux du convertisseur catalytique est possible mais étroitement limité. Tout défaut de soudure nécessitant une réparation doit être entièrement meulé avant de ressouder . Le soudage sur un défaut existant sans retrait n'est pas autorisé : cela produit une deuxième zone affectée thermiquement au sein de la microstructure déjà affaiblie, réduisant ainsi la durée de vie en fatigue de 70 à 80 % par rapport à une soudure en un seul passage. Le nombre maximum de réparations autorisé par composant est d'une. Deux réparations produisent des dommages microstructuraux cumulés qui échouent à <500 cycles thermiques, quelle que soit la qualité de la soudure.

Après le soudage de réparation, le composant doit passer les mêmes critères d'inspection que la production d'origine : ressuage pour les défauts de surface et tests radiographiques pour l'intégrité interne. De plus, la zone de réparation doit subir des tests de dureté : la soudure réparée et la HAZ environnante ne doivent pas dépasser 250 HV (dureté Vickers) sur l'acier inoxydable ferritique. Une dureté supérieure à 280 HV indique un apport de chaleur excessif lors de la réparation, ce qui crée une martensite fragile qui se fissure pendant le service. Rejetez toute soudure de réparation dépassant cette limite de dureté.
