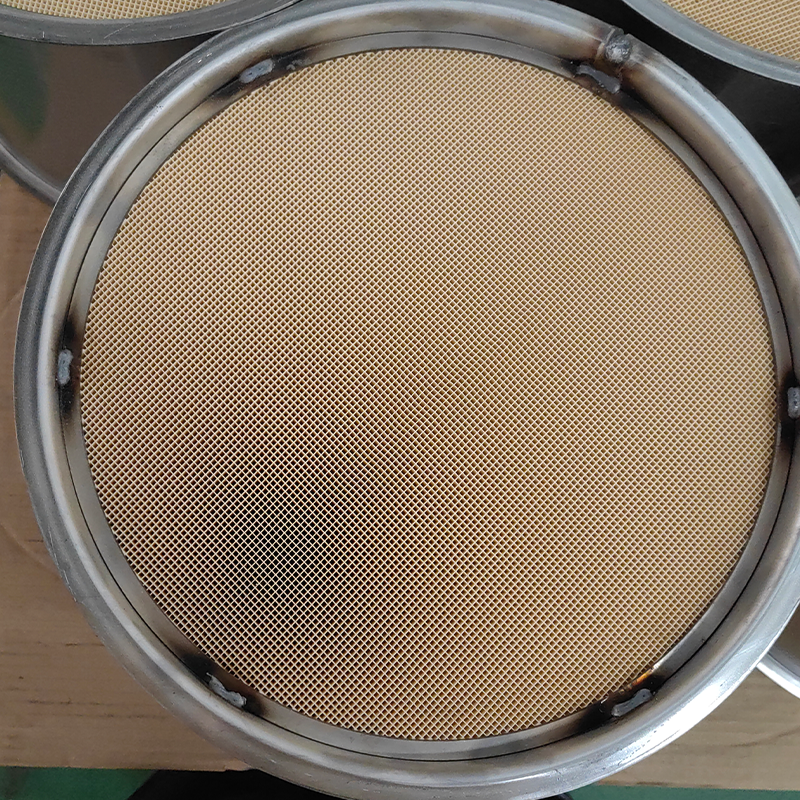

Pièce soudée pour catalyseur à trois voies (TWC)

L’assemblage soudé du catalyseur à trois voies (TWC) est l’un des composants essentiels d’un système d’échappement automobile, et son processus de fabrication et sa qualité affectent directement les performances en matière d’émissions, la sécurité et la durée de vie du véhicule.

1.Qu'est-ce qu'un assemblage soudé TWC ?
Un assemblage soudé TWC n'est pas un composant unique mais un module intégré composé de plusieurs pièces métalliques assemblées par des procédés de soudage. Son objectif principal est de fournir un environnement de logement et d'installation stable et efficace pour les catalyseurs de métaux précieux (platine, palladium, rhodium).
Un assemblage soudé TWC typique se compose généralement des éléments suivants :
(1) Coque de catalyseur : généralement une structure à double couche dans laquelle la couche interne contient le substrat de catalyseur, tandis que la couche externe fonctionne comme un bouclier thermique, assurant isolation et protection.
(2) Substrat de catalyseur : généralement un support en céramique ou métallique en nid d'abeille recouvert d'un matériau catalytique.
(3) Tapis : Un tapis intumescent placé entre le substrat et la coque pour assurer la fixation, l'amortissement et l'étanchéité, empêchant ainsi les dommages au substrat et les fuites d'échappement.
(4)Tuyaux d'entrée/sortie : tuyaux qui relient le collecteur d'échappement du moteur au silencieux.
(5) Bossages de capteurs d'oxygène : bases utilisées pour l'installation de capteurs d'oxygène en amont et en aval.
(6) Cintres/supports : composants utilisés pour fixer l'ensemble du convertisseur catalytique au châssis du véhicule.
Ces composants sont soudés ensemble pour former un assemblage soudé TWC complet.

2.Principaux processus de soudage
En raison des matériaux spécifiques utilisés dans les assemblages TWC (principalement des aciers inoxydables) et de leurs exigences strictes, les procédés de soudage couramment utilisés comprennent :
(1)Soudage sous protection gazeuse
Soudage MIG/MAG : méthode de soudage la plus largement utilisée, caractérisée par un rendement élevé et une forte adaptabilité. Le MIG pulsé est souvent appliqué pour obtenir des soudures plus propres et avec peu de projections. Il convient aux coutures longitudinales des coques, aux coutures circonférentielles et au soudage des supports.
Soudage TIG : offre une qualité de soudure élevée et un bel aspect mais est moins efficace. Il est généralement utilisé pour les joints bout à bout de feuilles minces et les bossages de capteurs d'oxygène où les exigences d'étanchéité et d'apparence sont élevées.
(2) Soudage laser
Avantages : faible apport de chaleur, déformation minimale, vitesse de soudage rapide, rapport profondeur/largeur élevé et capacité d'automatisation élevée.
Application : De plus en plus utilisé pour le soudage longitudinal des coques TWC, servant d'alternative aux processus MIG traditionnels pour obtenir une productivité et une qualité de soudure plus élevées.
(3)Soudage au plasma
Semblable au soudage laser, il s’agit d’une méthode de soudage à haute densité énergétique qui peut être utilisée comme solution alternative dans certaines applications.
(4) Soudage par points par résistance
Principalement utilisé pour les fixations non scellées telles que les supports et les cintres.

3.Défis techniques et exigences fondamentales
(1)Étanchéité à l’air : L’exigence la plus fondamentale et la plus critique. Toute petite fuite peut entraîner :
Émissions excessives : gaz d’échappement non traités s’échappant directement dans l’atmosphère.
Signaux incorrects du capteur d'oxygène : affectant le contrôle du rapport air-carburant, entraînant une augmentation de la consommation de carburant et une réduction des performances du moteur.
Bruit : produit un « sifflement » de fuite perceptible.
(2)Contrôle de la déformation thermique : la chaleur de soudage peut provoquer une déformation des coques à paroi mince. Une déformation excessive peut affecter l'ajustement de l'installation ou entraîner une pression inégale du tapis, endommageant le substrat en céramique. Des montages, une séquence de soudage et des paramètres de processus appropriés sont nécessaires pour contrôler la distorsion.
(3) Résistance aux hautes températures de soudure et résistance à la corrosion :
Les températures de fonctionnement du TWC peuvent atteindre jusqu'à 1 000 °C, ce qui oblige les soudures à résister à la fatigue thermique et à l'oxydation à long terme.
Les gaz d'échappement contiennent des éléments corrosifs tels que le soufre et le chlore, les soudures doivent donc correspondre à la résistance à la corrosion du métal de base.
(4)Éviter les chocs thermiques sur le substrat :
Les substrats céramiques sont très sensibles aux changements brusques de température. Un apport de chaleur excessif ou concentré pendant le soudage peut provoquer des microfissures ou des cassures. Un contrôle strict de l’apport de chaleur et de la vitesse de refroidissement est nécessaire.
(5) Compatibilité matérielle :
Les composants TWC utilisent généralement des aciers inoxydables spéciaux (tels que 409L, 439, 441). Les matériaux d'apport doivent correspondre aux propriétés du métal de base pour garantir la résistance mécanique de la soudure et la résistance à la corrosion.

4. Contrôle qualité et inspection
Pour garantir la fiabilité des assemblages soudés TWC, des contrôles stricts sont effectués lors de la production :
(1) Inspection visuelle en ligne : les systèmes de caméras automatisés vérifient l'apparence de la soudure pour détecter les contre-dépouille, les éclaboussures, la concavité et d'autres défauts.
(2)Test d'étanchéité à l'air :
Spectrométrie de masse à l'hélium : permet une détection des fuites de haute précision et est généralement utilisée pour les tests ou l'échantillonnage en laboratoire.
Méthode de chute de pression : plus couramment utilisée sur les lignes de production en mettant l’assemblage sous pression et en surveillant les changements de pression pour déterminer les fuites.
(3) Inspection dimensionnelle : effectuée avec des jauges ou des MMT pour garantir que les dimensions d'installation clés sont conformes aux spécifications de conception.
(4)Contrôles non destructifs :
Inspection aux rayons X : utilisée pour détecter les défauts internes des soudures tels que la porosité, les inclusions de scories ou la pénétration incomplète.
(5) Essais destructifs :
Analyse métallographique : Découpe et examen de la microstructure de la soudure pour évaluer la qualité de la soudure.
Essais mécaniques : évaluation de la résistance des soudures, de la ténacité et des propriétés mécaniques associées.

5. Tendances de développement
(1)Automatisation et intelligence : l’utilisation intensive de robots de soudage et de lignes automatisées améliore l’efficacité et la cohérence. L'intégration de la vision industrielle et des capteurs permet une surveillance en temps réel et un contrôle adaptatif du soudage.
(2) Conception légère et compacte : adoption d'aciers inoxydables hautes performances plus fins et de conceptions structurelles optimisées pour réduire le poids et économiser de l'espace.
(3) Nouvelles technologies de soudage : application croissante du soudage laser et du soudage hybride laser-arc pour une efficacité et une qualité supérieures.
(4) Conception modulaire : intégration du TWC avec des GPF, des silencieux et d'autres composants dans une seule unité soudée, formant des modules de post-traitement des gaz d'échappement plus complexes.
